中国粉体网讯 鞍钢股份有限公司作为钢铁行业骨干企业之一，近年来结合其“钢铝协同”的产业优势，探索出以“炼铁球团消纳”为核心、多路径并行的赤泥综合利用路线，除了选铁，也通过更丰富的途径成功消纳一定量的赤泥，节省了大量生产原材料和能源成本。

鞍钢股份赤泥消纳及钢铁协同应用途径

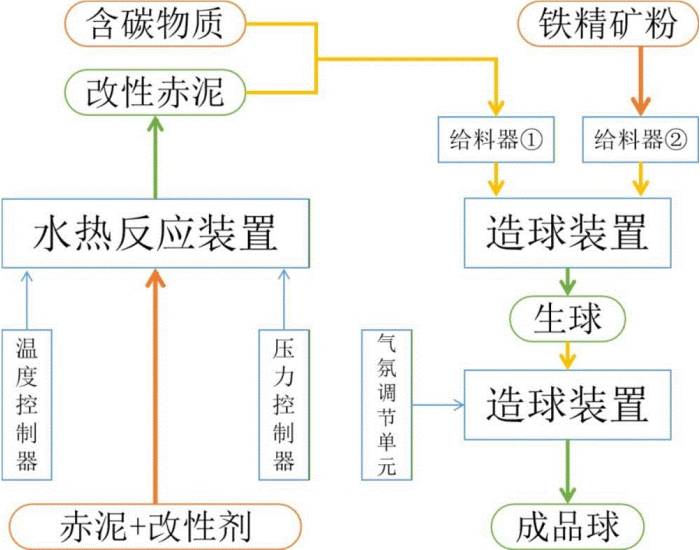

一种赤泥在炼铁球团中的消纳应用方法

7月14日，鞍钢股份有限公司公开了一种赤泥在炼铁球团中的消纳应用方法。本发明通过矿物相重构将赤泥中的游离碱金属转化为稳定的沸石相或硅铝酸盐矿物相，并结合核壳结构造球与碳热还原-固定协同机制，实现赤泥在球团中的高比例添加（15~25wt%），同时确保成品球团具有优良的抗压强度（≥3000N/个）、低还原膨胀率（≤9%）和良好的低温还原粉化性能。

一种利用赤泥催化燃烧与协同固硫的高炉喷吹燃料及其制备

7月14日，鞍钢股份有限公司公开了一种利用赤泥催化燃烧与协同固硫的高炉喷吹燃料及其制备、喷吹方法。有效解决高炉喷吹煤粉燃烧效率低、未燃煤粉含量高、硫排放控制成本高等技术难题。

一种电炉烟气脱硝吸附剂及其配制与使用方法

7月9日，鞍钢股份有限公司公开了一种电炉烟气脱硝吸附剂及其配制与使用方法。所述吸附剂由酸浸改性拜耳法赤泥60~80份、钛白粉15~25份、活性炭5~15份组成。通过酸浸改性提升赤泥比表面积，复配钛白粉与活性炭形成“催化转化吸附捕获”协同体系，脱硝效率达82%~85%，成本降低40%~45%，实现固废资源化利用，并提升吸附剂与电炉烟气实际工况的适配性。

一种赤泥基二氧化碳捕集吸附剂及其制备方法

7月9日，鞍钢股份有限公司公开了一种赤泥基二氧化碳捕集吸附剂及其制备方法。本发明通过多组分协同作用，所得吸附剂对CO₂静态吸附容量≥2.8mmol/g，20次循环保留率≥90%，抗压强度≥8MPa，原料成本800~1200元/t，实现了赤泥高值化利用与低成本碳捕集，适用于火电、钢铁、煤化工等行业烟气CO₂捕集。

一种赤泥与煤粉协同放热的电炉复合燃料及其制备方法与应用

7月9日，鞍钢股份有限公司公开了一种赤泥与煤粉协同放热的电炉复合燃料及其制备方法与应用。实现吨钢节电22~28kWh，萤石用量下降15%~20%，每吨钢消纳拜耳法赤泥8~9.6kg，实现赤泥高值资源化利用，降低电炉升温阶段电耗与炼钢生产成本。

一种含赤泥的转炉炼钢用防喷溅组合物及其制备方法和应用

7月9日，鞍钢股份有限公司公开了一种含赤泥的转炉炼钢用防喷溅组合物及其制备方法和应用。本发明通过赤泥多孔结构吸附CO气泡、重晶石提升炉渣密度压制气泡上浮、石灰石分解吸热减缓碳氧反应的三组分协同作用，实现全流程防喷，喷溅量减少50%~60%，钢水收得率提升1.5%~2.0%，组合物成本较萤石类降低70%~80%，每吨产品消纳赤泥0.5t，兼具高效防喷、低成本与固废资源化的多重效果。

一种赤泥协同转炉钢渣循环再利用冶炼方法

7月9日，鞍钢股份有限公司公开了一种赤泥协同转炉钢渣循环再利用冶炼方法。实现了赤泥与钢渣的高效协同消纳与资源化利用，利用二者成分互补性，实现了双固废的高值化循环，提升钢水纯净度，降低生产成本。

一种赤泥基LF炉精炼渣系调整剂及其制备与应用方法

7月9日，鞍钢股份有限公司公开了一种赤泥基LF炉精炼渣系调整剂及其制备与应用方法。本发明以赤泥替代部分铝矾土，大幅降低调整剂成本，实现渣系精准调控，夹杂物去除率达78%~87%，同时消纳固废、节约萤石资源，无需改造现有设备，易于工业化推广。

一种改善配加赤泥铁矿球团抗压、还原与膨胀性的方法

4月28日，鞍钢股份有限公司公开了一种改善配加赤泥铁矿球团抗压、还原与膨胀性的方法。该本发明不采用水洗脱碱、不依赖化学固化、不采用双层球团，具有工艺连续、操作简单、无废水排放、添加剂用量少等优点。

一种减少铁水降温的赤泥球团制备方法及多孔赤泥球团、赤泥球团使用方法

4月28日，鞍钢股份有限公司公开了一种减少铁水降温的赤泥球团制备方法及多孔赤泥球团、赤泥球团使用方法。本发明解决了现有铁水保温覆盖剂保温效果不稳定、资源化利用率低的问题。

来源：专利之星等

(中国粉体网编辑整理/昧光)

注：图片非商业用途，存在侵权告知删除！
